Работаете в nanoCAD BIM Конструкции и вам не хватает визуализации в объектах? С версией 23.1 многое изменилось! Принцип работы с материалами стал другим. Во вкладке Сервис появился небольшой, но, несомненно, важный пункт: База материалов.

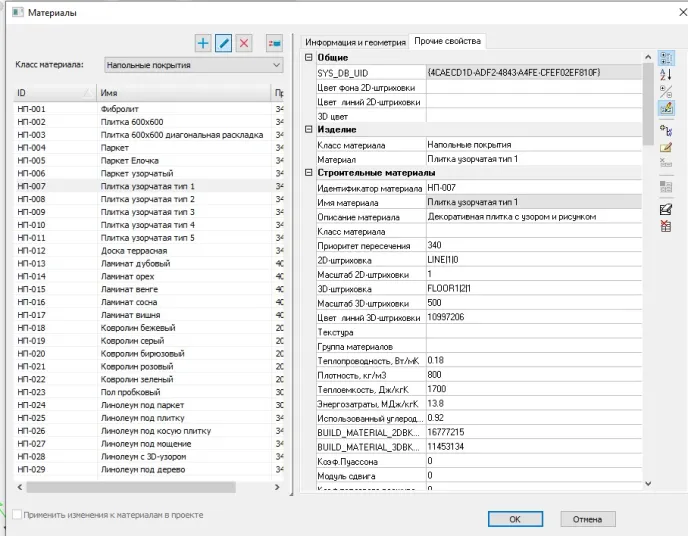

Давайте изучим новинку поподробнее. Перейдем в Сервис → База материалов. Откроется окно библиотеки – здесь находится список уже преднастроенных материалов (рис. 1).

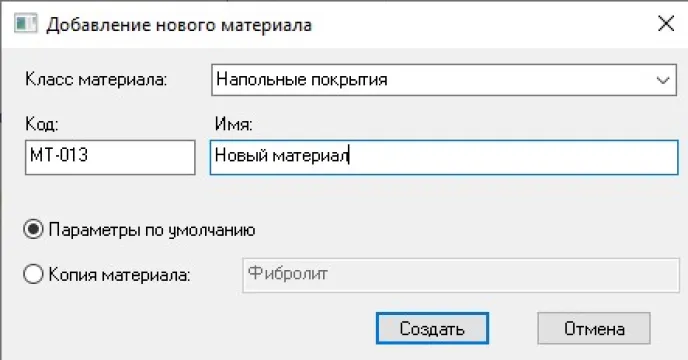

Все материалы структурированы. Каждый из них имеет свой ID и название, выполнена сортировка по классам. Кроме того, существует возможность добавить новый (пользовательский) материал: отредактировать копию уже имеющегося или создать с нуля, используя параметры по умолчанию (рис. 2).
Среди свойств материалов базы представлены как физические, так и визуальные характеристики. Список параметров материала можно корректировать, добавляя либо удаляя параметры аналогично тому, как это происходит при создании и редактировании параметрических объектов (рис. 3).

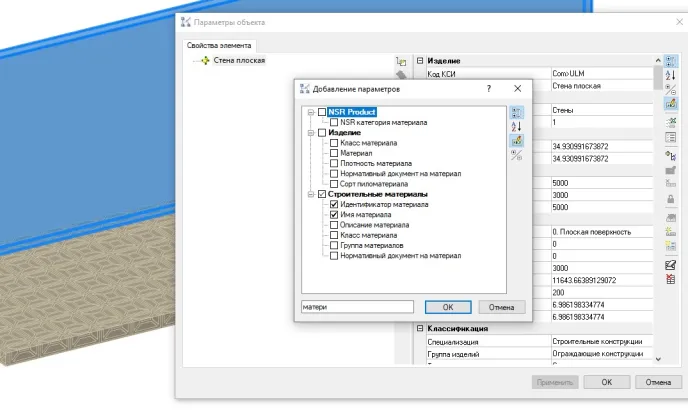

Чтобы задать объекту материал, требуется выделить этот объект, зайти в его свойства, добавить параметры Идентификатор материала и Имя материала (находятся в разделе Строительные материалы), а затем в строке параметра Идентификатор материала нажать кнопку с многоточием (рис. 4).
Нужно выбрать существующий материал из выпадающего списка или создать новый, после чего нажать ОК. Элемент получит визуальное отображение, отвечающее параметрам присвоенного материала.

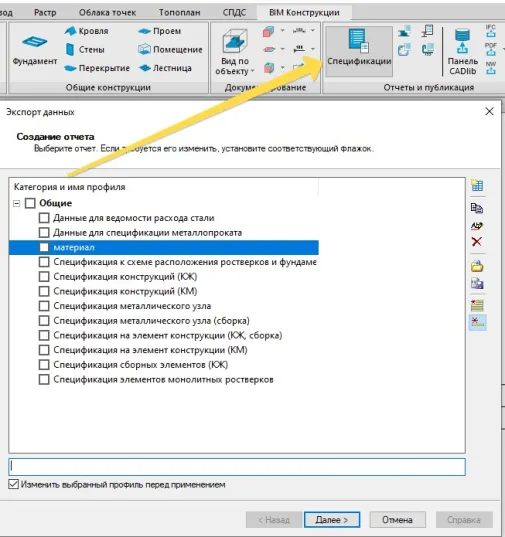

Чтобы вывести материалы в спецификацию, можно воспользоваться инструментом «Спецификатор» (рис. 5).

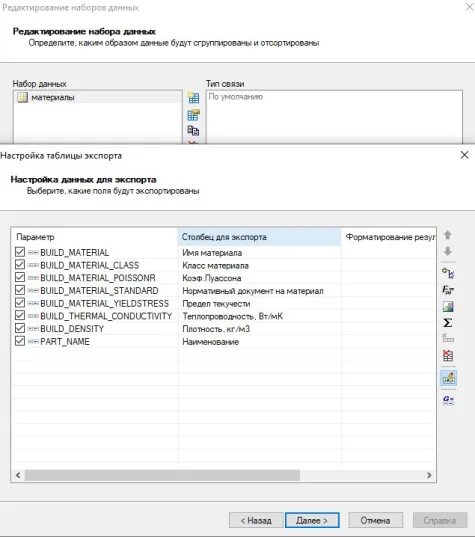

Далее нужно внести в выборку те свойства (параметры) материалов, вывод которых нам нужен. Алгоритм работы не отличается от применяемого при создании других спецификаций (рис. 6).

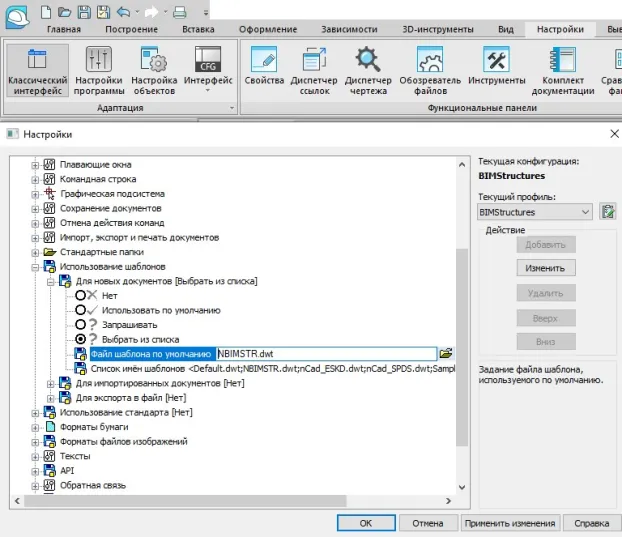

Важно! На данный момент база материалов хранится в шаблоне .dwt. Поэтому при установке 23-й версии и переносе настроек из предыдущей (например, 22-й) рекомендуется не оставлять старые настройки. В противном случае база материалов может оказаться пустой. Если по каким-либо причинам настройки всё же были перенесены, в них следует изменить шаблон (рис. 7).
Коротко подытожим. Функционал База материалов позволяет с помощью новых инструментов визуализировать материал конструкций и элементов проекта, предоставляет техническую информацию о нем и обеспечивает возможность сводить эту информацию в таблицы и спецификации.
