Компания «Профсталь», производитель домов из легких стальных тонкостенных конструкций (ЛСТК), одновременно решает задачи строительства и машиностроения, создавая в одной системе и 3D-модели зданий, и детали для ремонта производственного оборудования. При этом учитываются бизнес-процессы, связанные со снабжением предприятия. Пилотный проект «Современный энергоэффективный дом из ЛСТК» показал, что решение отлично вписывается в цифровую экосистему полного цикла.

Знакомьтесь с пошаговым разбором пяти этапов тестирования программы nanoCAD Механика PRO и полученными результатами. Мы проследим, как на базе одной платформы были объединены создание 3D-моделей для аддитивного производства, проектирование строительных конструкций (ЛСТК), автоматическое формирование спецификаций, а также – и в этом ключевое преимущество программы – автоматизирован документооборот путем интеграции с системой 1С:ERP.

• Руководителям производственных и строительных компаний, стремящихся к сквозной цифровизации – от начала проектирования до сдачи проекта.
• Техническим директорам и руководителям отделов САПР, оценивающим российское ПО для комплексных задач (проектирование + данные для производства + интеграция с системой управления предприятием (ERP)).
• Проектировщикам строительного и машиностроительного профиля, работающим в смежных областях и нуждающимся в единых базах данных.
• Специалистам по автоматизации бизнес-процессов, заинтересованным в интеграции CAD-систем и 1С:ERP.
• Компаниям, рассматривающим технологии 3D-печати в качестве одного из методов получения прототипов и конечных изделий.

Компании требовалось найти платформу, которая соответствовала бы принятым на предприятии стандартам проектирования и помогала решать широкий спектр задач. «Профсталь» предпочла программу nanoCAD Механика PRO. Выбор был обусловлен целым рядом факторов, среди которых:

• наличие уже используемых решений линейки nanoCAD (Платформа nanoCAD с компонентом «СПДС»);
• возможность экспортировать 3D-модель в формате STEP для последующего изготовления физических образцов;
• полноценная поддержка формата .dwg для быстрой интеграции с существующими проектами;
• возможность создания общей базы данных для различных подразделений компании, что улучшает коммуникацию и сокращает объем дублирования работ.

Следующим шагом компания протестировала nanoCAD Механика PRO в контексте создания моделей для печати на 3D-принтерах. Тестирование осуществляли конструкторско-технологический и конструкторский отделы, то есть машиностроители и строители.

При изготовлении изделия на 3D-принтере модель импортируется из nanoCAD Механика PRO в формат STEP, после чего через программу 3D Slicer осуществляется ее загрузка и собственно 3D-печать.

Для компании «Профсталь» эта задача очень актуальна. На производстве используется оборудование, которое проходит ремонты и подвергается доработкам, а при создании и печати 3D-модели появляется возможность оперативно протестировать размещение заменяемых или новых деталей в оборудовании.

Тестовое проектирование таких изделий с использованием nanoCAD Механика PRO показало хорошие результаты. В дальнейшем планируется активно расширять номенклатуру напечатанных прототипов, используя выбранные инструменты и отработанный сценарий.

Для дальнейшей оценки возможностей nanoCAD Механика PRO был выбран проект жилого дома из легких стальных тонкостенных конструкций (ЛСТК). Тестирование, которое выполнил конструкторский отдел, проходило в пять этапов.

1. Проектирование и наполнение информационной базы.

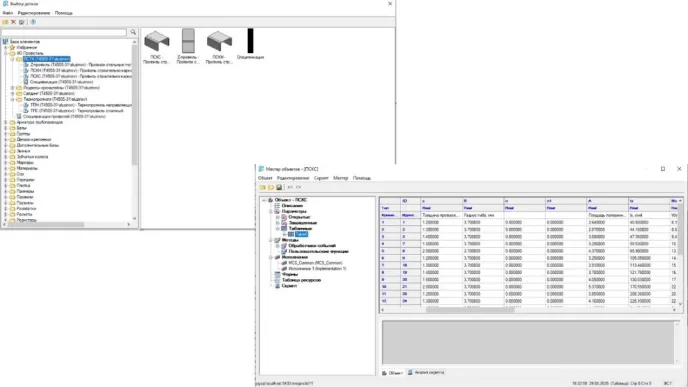

Работа началась с пополнения в среде nanoCAD библиотеки стандартных профилей ЛСТК и типовых соединений.

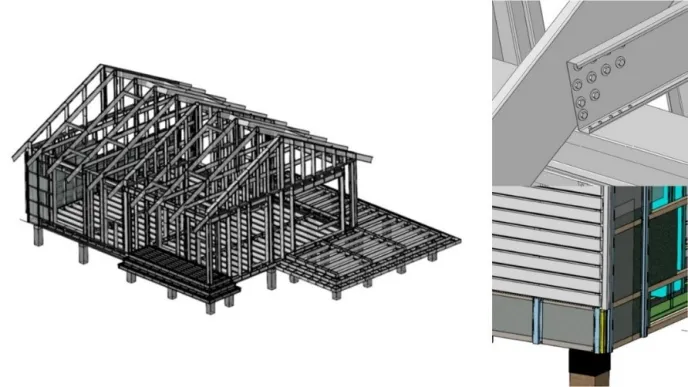

2. Разработка проектной 3D-модели здания, сформированной в nanoCAD Механика PRO.

Смотрите видео поэлементной сборки дома по ссылке.

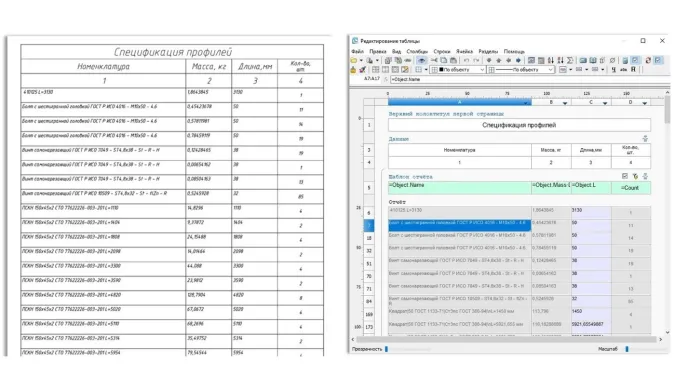

3. Формирование спецификаций.

Одно из важнейших преимуществ тестируемой программы – автоматическое формирование спецификаций и ведомостей материалов непосредственно на основе данных 3D-модели. Это исключило необходимость в ручных подсчетах и действие человеческого фактора.

4. Автоматизация документооборота с системой 1C:ERP.

Сформированные в nanoCAD Механика PRO данные выгружаются в СУБД, после чего они импортируются в учетную систему 1C:ERP, что позволяет автоматизировать создание пакета документов:

• коммерческого предложения;
• плана расходов (материалы и работы);
• внутреннего и внешнего заказов на производство;
• заказов на перемещение (накладные для перемещения на склады)
• и ряда других.

Все перечисленные документы совершают бухгалтерские проводки в учетной системе 1С, на чем хозяйственные операции завершаются.

Смотрите демонстрацию автоматизации документооборота с системой 1C:ERP по ссылке.

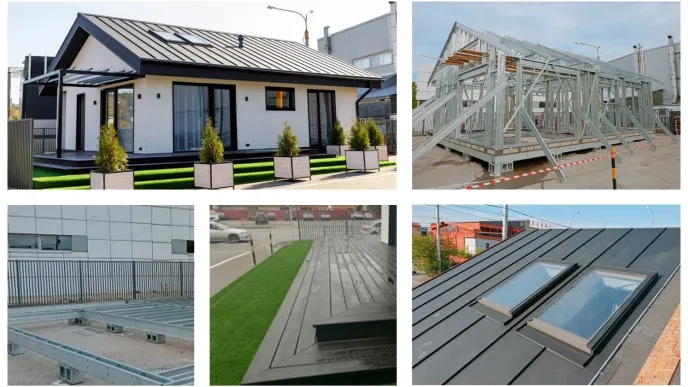

5. Заводской цикл производства и реализация проекта.

Пилотный проект «Современный и энергоэффективный дом из ЛСТК» позволил получить объективную оценку программного решения. В числе ключевых преимуществ nanoCAD Механика PRO:

• возможность создания моделей для 3D-печати с обеспечением замкнутого цикла от проектирования до прототипирования;
• средства формирования объектов ТИМ-проектирования;
• наличие инструмента «Листовое моделирование», существенно упрощающего и ускоряющего процесс создания объектов;
• совместимость с форматом .dwg без потери данных;
• возможность создания единой базы для смежных служб, что повышает эффективность взаимодействия между конструкторско-технологическим и конструкторским отделами;
• инструменты проектирования строительных конструкций;
• функция отслеживания истории построений 3D-модели, повышающая прозрачность процесса разработки и делающая более удобным внесение изменений.

Поначалу при работе с nanoCAD Механика PRO случалось так называемое «подвисание» программы – в случае формирования и печати больших сборок. Но уже в версии 2.0 разработчики устранили этот недостаток.

Успешные результаты тестирования позволили определить перспективы дальнейшего развития и масштабирования работы с nanoCAD Механика PRO в АО «Профсталь»:

• фокус на более глубокой интеграции программы в рабочие процессы завода;
• запуск серии новых пилотных проектов для проверки удобства работы и применения расширенного функционала;
• создание собственной централизованной базы данных для управления проектом.
