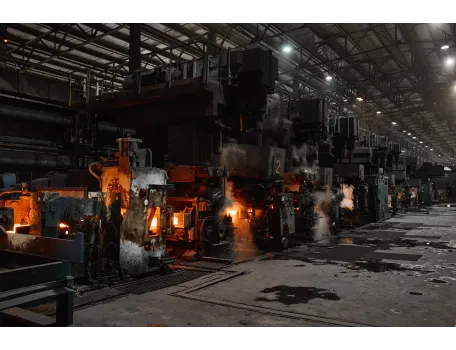

Компания занимается производством высококачественных марок стали. На заводе установлен высокоскоростной стан нового поколения, есть собственные транспортные мощности. Это позволяет в короткие сроки производить и доставлять продукцию стабильно высокого качества. Строится рельсобалочный цех, который станет самым большим в России.

Компания перешла на nanoCAD три года назад, в этой линейке работают более 20 специалистов. У нас много различных отделов, они используют Платформу nanoCAD, nanoCAD BIM Строительство, nanoCAD Конструкции PS, nanoCAD BIM Электро, nanoCAD комплект Инженерия, nanoCAD Металлоконструкции. Геодезический отдел работает в nanoCAD GeoniCS.

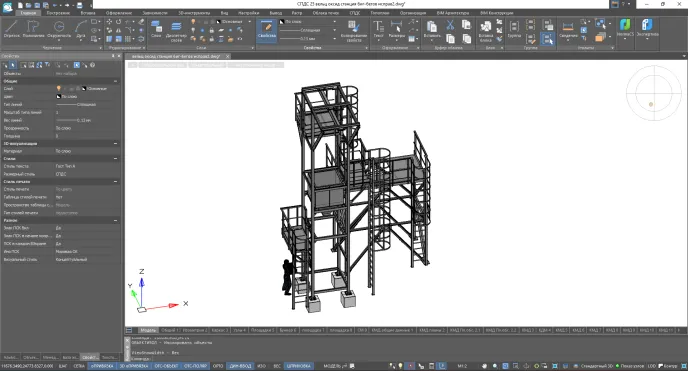

Одним из первых пробных проектов в nanoCAD стала работа над объектом «Станция растапливания бигбэгов». Он представляет собой кран на монорельсе. У верхнего края конструкции поднимается большой мешок с материалами, который впоследствии на нижней площадке открывает работник производства. Далее реагенты перемещаются на конвейере производственной линии.

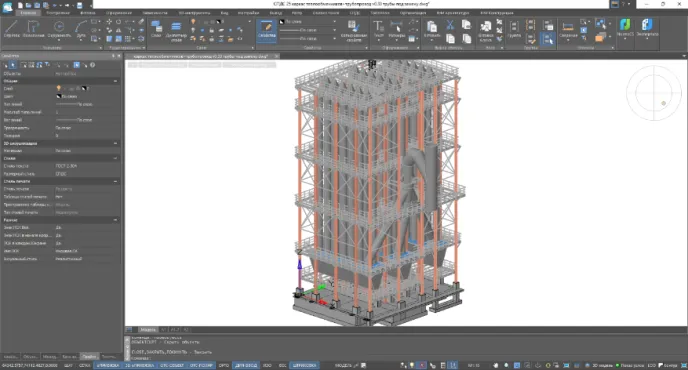

Начну с «Этажерки теплообменника». Этот агрегат высотой 31 метр установлен на фундаменте и оборудован вертикальной 24-метровой трубой со сложными соединениями. Функция агрегата – охлаждать горячую пыль, которая поступает через трубопровод с производства переработки шлака металлургического комбината. Под теплообменником находятся три конвейера, с помощью которых охлажденная пыль отправляется на утилизацию. Мы проектировали этот объект в nanoCAD BIM Строительство.

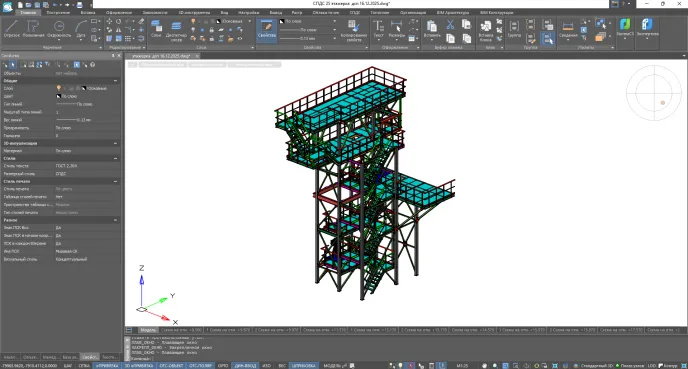

Другой объект, «Этажерка системы подачи сыпучих ДСП», выполнен в nanoCAD BIM Строительство полностью, со всеми элементами: каркасом, лестницами и ограждениями. Использовались различные двутавры как для колонн, так и для балок. Лестницы под 45° – стальные, из рифленого настила. Связи выполнены из сварных труб квадратного сечения. Ограждение – из уголков и круглых труб. Внутри этажей находится множество опорных пластин, предназначенных для размещения оборудования.

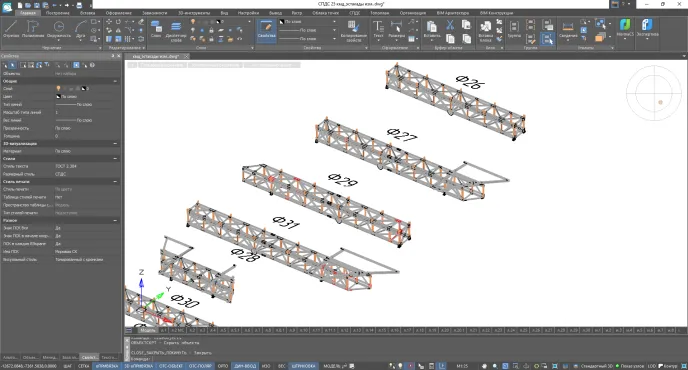

И еще один пример: проектирование объекта «КМД эстакада промпроводок». Тут мы также использовали инструментарий nanoCAD BIM Строительство. Фермы выполнены из уголков 100×8, 90×8, 75×6, 63×6, опорные узлы – из пластин, покрытие – из швеллеров 12У. Для оформления документации по стандартам предприятия применяли функционал видовых экранов.

Над комплексным проектом общежития завода. Его особенность в том, что здание нестандартной формы и стоит на нескольких фундаментах стаканного типа, поэтому работа по проектированию железобетонных конструкций оказалась довольно сложной. Но мы справились с помощью nanoCAD Конструкции PS – кстати, это очень удобный инструмент для проектирования железобетонных и металлических конструкций.

Специалисты различного профиля работают на этом проекте с разными продуктами линейки nanoCAD: геодезисты «простреливали» метки и выводили на генплан, арматура делалась в nanoCAD Конструкции PS, инженерные системы проектируются в вертикальных решениях: например, сети – в nanoCAD BIM Электро, а система вентиляции и кондиционирования – в nanoCAD BIM Вентиляция.

В процессе работы, кроме базовой Платформы nanoCAD и ее компонента «СПДС», чаще остальных используются nanoCAD BIM Строительство и nanoCAD Металлоконструкции. С нашей точки зрения, они очень хорошо подходят для проектирования объектов любого уровня сложности и обладают множеством полезных функций. Так, например, в программе BIM Строительство есть функция видовых экранов – как общих, так и ограниченных. Это весьма удобно для более точного и детального рассмотрения сложных узлов. Например, когда требуется взять какую-то часть объекта, с помощью инструмента «Призма» можно выделить нужную часть и работать с ней на видовом экране. Удобно, что выноски на сортамент проставляются автоматически, подтягивая информацию из 3D-модели, иначе пришлось бы потратить очень много времени, делая это вручную. Помогает и автоматическая простановка размеров.

Так как сроки перехода были сжатыми и требовали моментального внедрения, тестовые лицензии развернули на нескольких пользовательских ПК. Решение о приобретении отечественного ПО и отказе от зарубежного принималось быстро, времени на обучение и инструктирование персонала не было в связи с высокой рабочей нагрузкой. Требовалось прекратить использование старого ПО и сразу, без задержек начинать работу с новым.

Поставкой лицензий занималась компания «Медиатехнологии», она же помогала с внедрением. Приблизительно за одну неделю тестов, проб и ошибок пользователи смогли освоить интерфейс Платформы. Лицензии приобретались по мере необходимости, число рабочих мест росло. Мы развернули сервер лицензирования, загрузили ключи, установили ПО на ПК пользователей и продолжили работать без остановки процессов.

Существенных сложностей в освоении нового программного обеспечения не возникло, приблизительно за неделю интерфейс стал дружественным и понятным. Инженерам, в особенности старой закалки, которые переходили на nanoCAD и испытывали некоторые затруднения с адаптацией, мы предлагали просмотр различных видеоматериалов с пошаговым разъяснением как самих базовых функций, так и их расположения.

Продукты nanoCAD – это наш главный рабочий инструмент, средство производства. Основной результат внедрения – возможность проектировать здания и сооружения в виде информационной модели, что позволяет сокращать время подготовки разрезов, подсчета спецификаций и выполнения других задач. А выбор под каждый раздел специализированных программ в рамках одной среды nanoCAD существенно экономит денежные средства компании.

Также важно, что в линейке nanoCAD мы можем делать комплексные проекты. Разным отделам легко обмениваться чертежами, чтобы понимать общую картину проекта – это позволяет избежать коллизий на стройке.

С каждым годом число разрабатываемых нами проектов растет – соответственно возрастает и потребность в использовании ПО на предприятии. На сегодня линейка nanoCAD охватывает почти все технические и функциональные потребности нашей работы.

Нам нравится новый тип гибких лицензий, спасибо разработчикам, – теперь каждый пользователь получает именно тот функционал, который ему нужен. Раньше у нас были трудности с правильным распределением лицензий среди проектировщиков, но сейчас эта проблема решена.
