Выключился компьютер, а вы не сохранили проект в nanoCAD? Не беспокойтесь, не всё еще потеряно! Из такой и множества других ситуаций есть не очень сложный выход.

В этой статье мы собрали ответы на волнующие вас вопросы. Встречайте, десять самых востребованных настроек в nanoCAD!

Печать документов

Вернемся ненадолго к статье «Какой шрифт использовать в САПР?». Есть настройка текста, представленного с помощью TTF-шрифта. Находится эта настройка в разделе Импорт, экспорт и печать документов (рис. 1). Печатать трансформированный шрифт (наклон, сжатие, поворот) можно:

• как текст – текстовая строка сохраняется, но могут возникнуть визуальные отличия;
• как графику – текст будет преобразован в графические примитивы, но без визуальных отличий от оригинального представления.

Рис. 1. Раздел импорта, экспорта и печати

Выбор

В статье «Блоки и атрибуты блоков» мы рассмотрели создание и редактирование блоков и их атрибутов. При редактировании блоков остальные объекты на чертеже оставались для нас невидимыми, что бывает очень удобно. Для этого существует команда ССЫЛРЕД. А настройки степени затенения для этой команды находятся в подразделе Затенение объектов раздела Выбор (рис. 2, 3).

Рис. 2. Раздел настроек выбора объектов

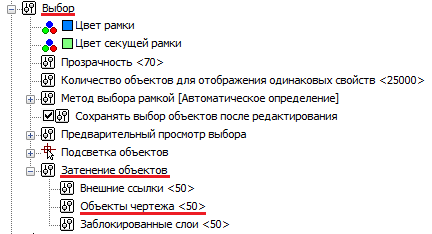

Рис. 3. Затенение объектов

Стандартные папки

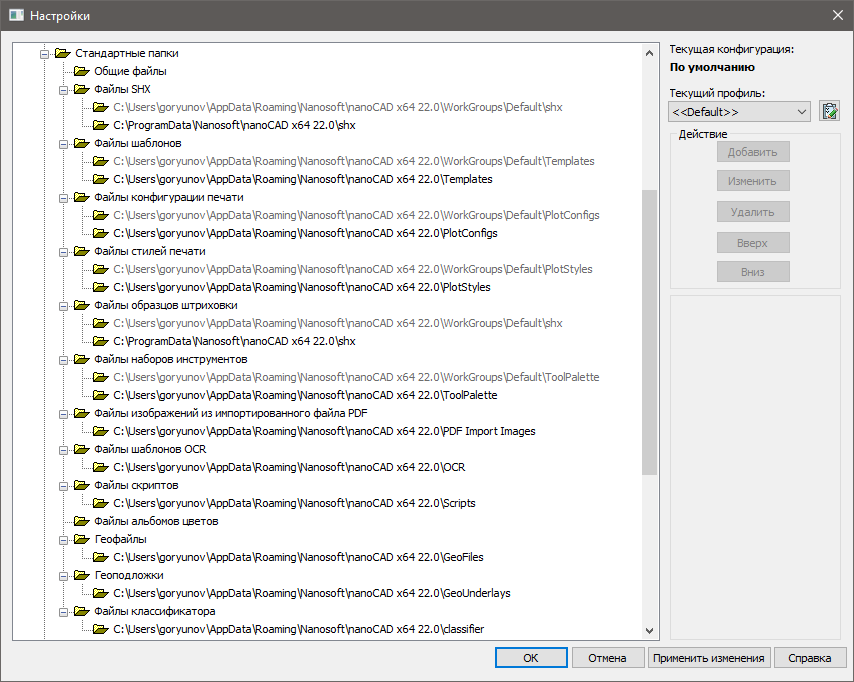

Раздел стандартных папок (рис. 4) необходим для поиска файлов, которые хранятся вне *.dwg-файла. Также эта настройка может служить напоминанием, в каких папках и по какому пути расположены определенные файлы. В каждый подраздел Стандартных папок можно добавить неограниченное количество указаний на места хранения папок с файлами (для этого используется кнопка Добавить), ненужные пути есть возможность убирать кнопкой Удалить. Подраздел Общие файлы по умолчанию не задается, он приоритетен по отношению к другим подразделам. Поиск в нем осуществляется в первую очередь. Большинство файлов из стандартных папок встречалось нам в предыдущих статьях.

Рис. 4. Раздел расположения стандартных папок

Формирование пакетов файлов

В статье «DWT-шаблоны и DWS-стандарты» мы разобрали, как сохранять элементы чертежа. Хранятся они в файле шаблона DWT. Но что делать со стилями печати, файлами конфигурации, шрифтами, штриховками, типами линий? Неужели придется самостоятельно заходить в стандартные папки и каждый файл копировать, а затем передавать, чтобы чертеж корректно отображался на другом компьютере? Вовсе нет – чтобы не потерять настройки, которые собраны в отдельных файлах, мы рекомендуем пользоваться командой ETRANSMIT (Сформировать пакет). Настройки формирования пакета находятся в разделе, который так и называется: Формирование пакетов файлов (рис. 5).

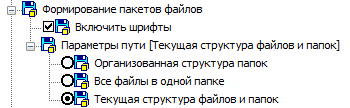

Рис. 5. Раздел настройки параметров пакета

Для демонстрации этих настроек в файл test.dwg были добавлены ссылка на *.dwg-файл настройкиПрограммы, растр Чертеж из NormaCS, различные TTF- и SHX-шрифты. При организованной структуре папок файлы в архиве выглядят так, как показано на рис. 6.

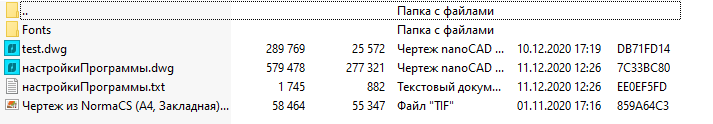

Рис. 6. Расположение файлов при организованной структуре

Если все файлы располагаются в одной папке, картина будет несколько иной (рис. 7).

Рис. 7. Расположение файлов в одной папке

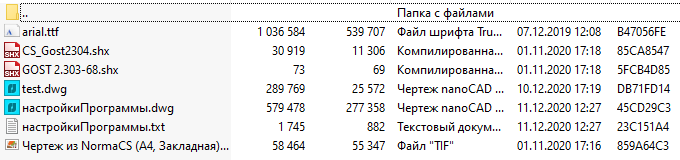

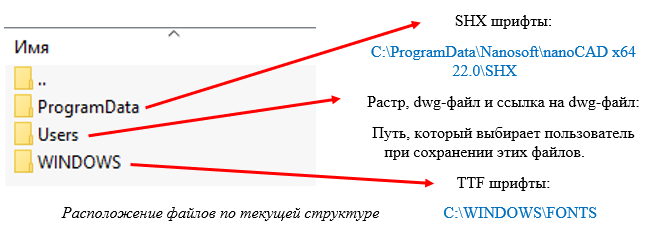

Текущая структура файлов и папок показана на рис. 8.

Рис. 8. Расположение файлов по текущей структуре

Тексты

А если вам все же прислали чертеж, не приложив используемый шрифт? nanoCAD предусматривает и такой случай. В разделе Тексты можно выбрать имя шрифта, который будет заменять недостающие шрифты в документе (рис. 9, 10).

Рис. 9. Раздел настройки текстовых объектов

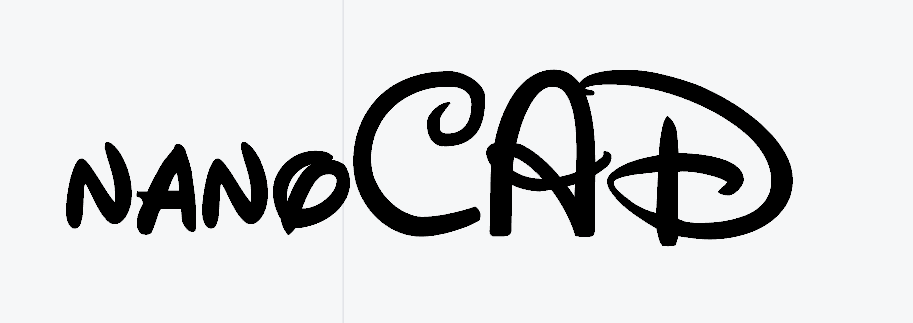

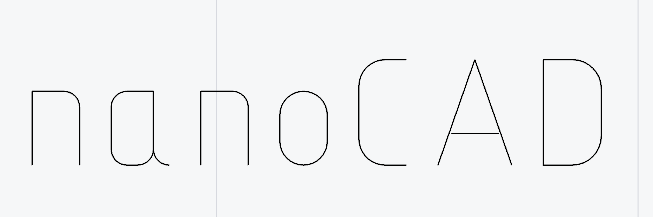

Рис. 10. До (Walt Disney Script.ttf) и после (CS_Gost2304.shx) замены шрифта

При этом не стоит забывать, что текст может «съезжать».

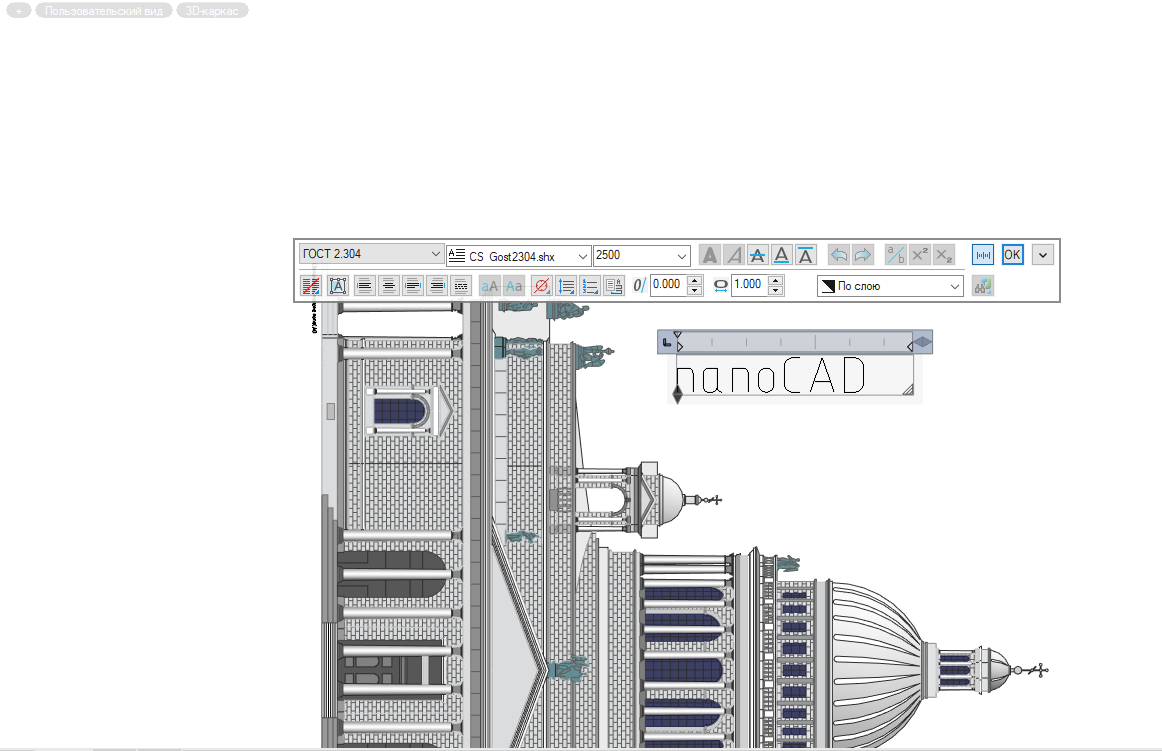

В этом же разделе присутствует опция При редактировании поворачивать только текстовые объекты. Когда настройка включена, текст (gif) выглядит в процессе редактирования так, как показано на рис. 11, а при отключенной настройке – как на рис. 12.

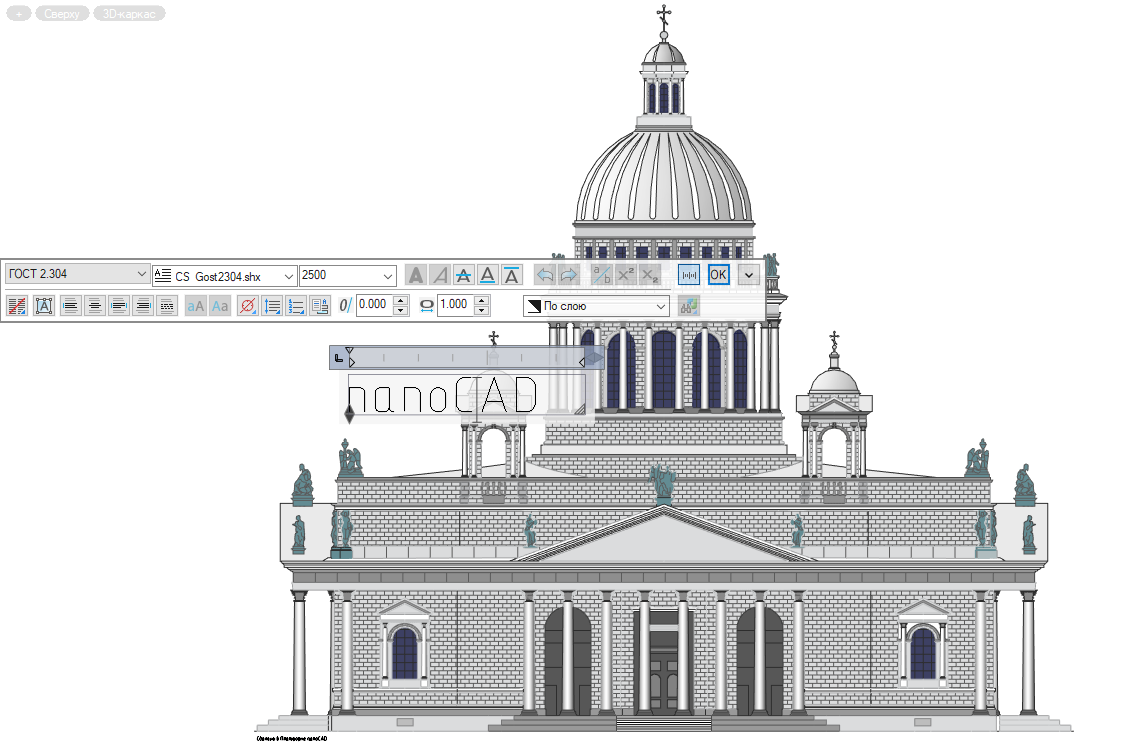

Рис. 11. Опция При редактировании поворачивать только текстовые объекты включена

Рис. 12. Опция При редактировании поворачивать только текстовые объекты отключена

Функция очень удобна – при редактировании текста можно видеть повернутое отображение объектов.

Шаблоны

Настройки выбора шаблонов для новых документов, импортируемых или экспортируемых (о чем мы говорили в статье «DWT-шаблоны и DWS-стандарты»), находятся в разделе Использование шаблонов (рис. 13).

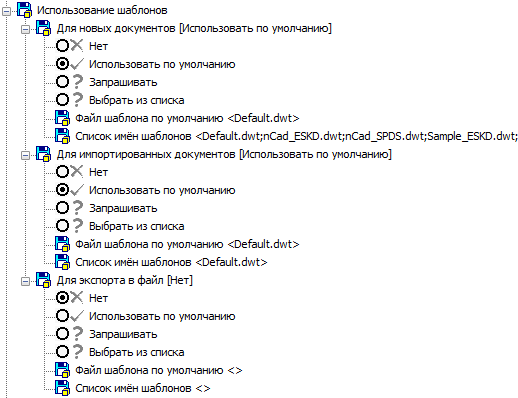

Рис. 13. Раздел задания шаблонов

Форматы бумаги

В статье «Лайфхаки печати nanoCAD» мы обсудили, как наилучшим образом добавлять пользовательские форматы и удалять ненужные. То же самое можно сделать с помощью настроек программы в разделе Форматы бумаги (рис. 14).

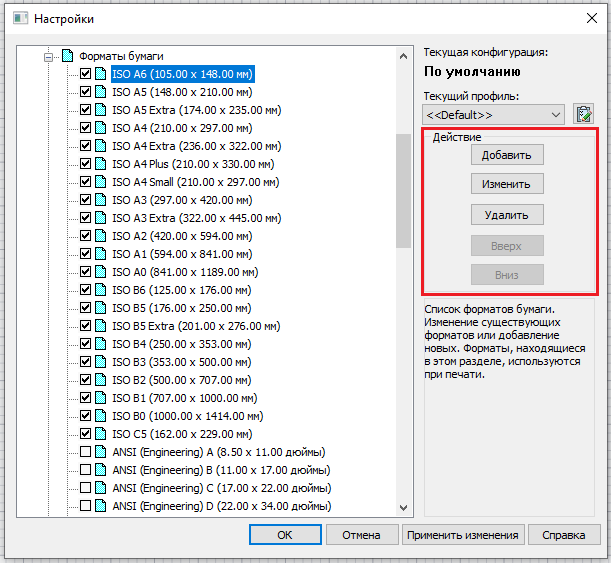

Рис. 14. Список форматов бумаги

Нажатием кнопки Добавить, расположенной в правой части диалогового окна, можно добавлять собственные форматы (рис. 15).

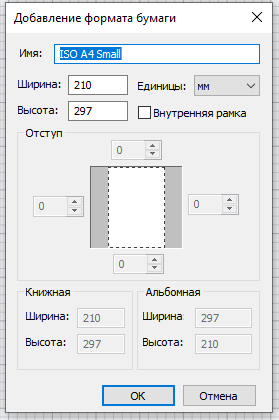

Рис. 15. Добавление пользовательских форматов бумаги

Пользовательским форматом бумаги можно воспользоваться только в том случае, если он поддерживается принтером.

Графическая подсистема

Говоря о самых востребованных настройках, нельзя не упомянуть и о графической подсистеме. Если вы столкнулись с медленной работой программы, то дело вовсе не в самой программе и, возможно, не в вашем устройстве, а скорее всего в неправильных настройках. Чтобы разобраться с этой проблемой, необходимо изменить настройку в подразделе Режим раздела Графическая подсистема или переключить настройку в подразделе Настройки OpenGL → Настройка ускорения графики OpenGL (рис. 16).

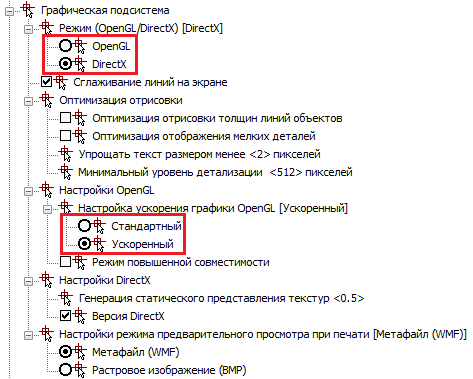

Рис. 16. Раздел настроек графической подсистемы

Сохранение документов

Еще одна немаловажная настройка находится в разделе Сохранение документов. Представьте ситуацию: конец трудового дня, вы предвкушаете долгожданный отдых. Проект, над которым вы работали весь день, практически закончен и готов к отправке/проверке. Ничто не предвещает беды, как вдруг выключается свет, а вместе с ним и компьютер с несохраненными результатами ваших трудов. Прежде чем громогласно проклинать судьбу или ломать клавиатуру, проверьте папку Temp, расположенную по следующему адресу:

%Temp%

Скорее всего вы найдете там ваш сохраненный файл с расширением .autosave (рис. 17). Чтобы им воспользоваться, необходимо поменять расширение на .dwg.

Рис. 17. Автоматически сохраненный файл

Настройки автосохранения находятся в разделе Сохранение документов (рис. 18).

Рис. 18. Раздел управления параметрами сохранения

Передача настроек на другой компьютер

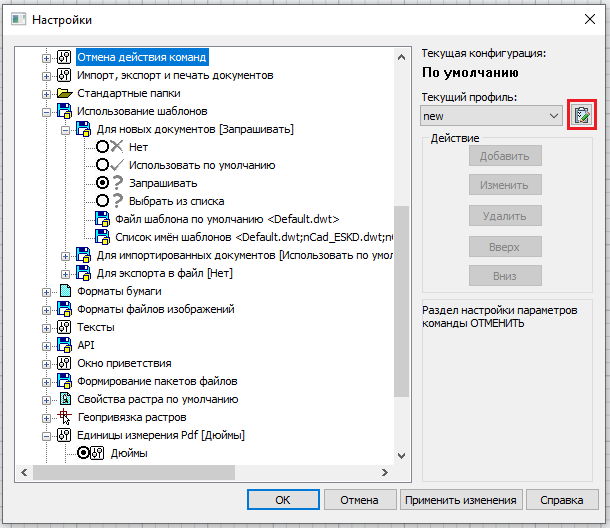

Итак, настройки созданы и сохранены в профиль. Но что делать, если вы работаете не на одном компьютере или одинаковые настройки нужны для всего отдела? Для этого существует импорт и экспорт профилей. Чтобы передать настройки на другой компьютер, необходимо:

• из диалогового окна зайти в профили (рис. 19);

Рис. 19. Диалоговое окно Настройки

• выделить настроенный профиль и нажать кнопку Экспорт (рис. 20);

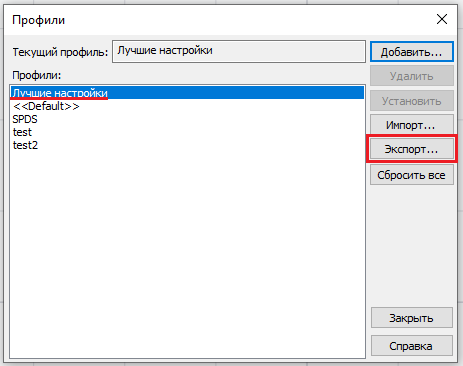

Рис. 20. Диалоговое окно Профили

• выбрать в открывшемся Проводнике место сохранения профиля с расширением .wip;
• после передачи профиля на другой компьютер зайти в профили;
• выбрать профиль, который будет перезаписан на место выбранного, и нажать кнопку Импорт (рис. 21).

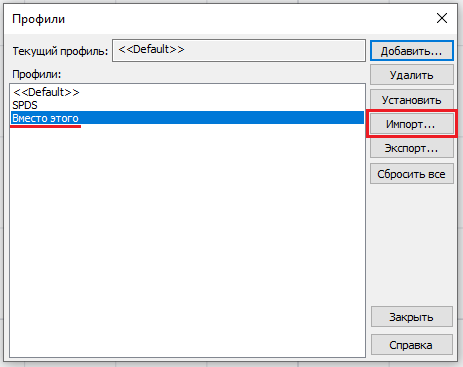

Рис. 21. Диалоговое окно Профили

Заключение

Мы с вами рассмотрели лишь малую часть настроек, которые упоминались в предыдущих статьях цикла, а также ряд других востребованных настроек. Остальные разделы по большей части отвечают за визуальную составляющую: изменение цвета интерфейса, курсора, «ручек». С этими настройками не составит труда ознакомиться самостоятельно.

Удачного проектирования!
