Компания ООО «АБТ» (Санкт-Петербург) выполняет комплексные работы по проектированию объектов различного уровня, включая особо опасные и технически сложные объекты гидротехнического строительства. В портфолио компании – более 20 инфраструктурных проектов в разных регионах России.
Осенью 2023 года ООО «АБТ» получила заказ на создание проекта внутренних систем электроснабжения в рамках реконструкции в городе Орске (Оренбургская область) автомобильного пункта пропуска через российскую государственную границу. При проектировании компания применила программное решение nanoCAD BIM Электро. Результатами проекта поделилась Юлия Александровна Козлова, ведущий инженер-проектировщик ООО «АБТ».
Услуги комплексного внедрения, включая поставку лицензий и техническую поддержку, предоставила компания «СИЭС Групп» – премьер-партнер «Нанософт».
В рамках реконструкции объекта – одноэтажного здания собственного назначения с выходом на чердак и определенным набором сантехнических приборов, технологического оборудования и систем вентиляции – нам предстояло спроектировать сети силового электрооборудования и системы электроосвещения. Горизонтальная разводка распределительных линий предусматривалась открытой в лотках в помещении электрощитовой. Сети освещения в зоне досмотра должны быть скрыты за подвесным потолком в ПВХ-трубе и лотке, в электрощитовой – располагаться открыто в лотке. Групповые силовые сети должны идти от групповых щитов в металлическом лотке за подвесным потолком, опуски – скрыто в штробе. В качестве кабелей, питающих линии и групповые сети рабочего и аварийного освещения, предполагались кабели ВВгНГ(A)-LS и ВВгНГ(A)-FRLS; питающих сети и распределительные линии остальных электроприемников – ВВгНГ(A)-LS. Основную сложность представляли прокладка кабельных линий и увязка системы электроснабжения со сводными разделами для автоматической проверки в случае внесения изменений в проект.
Нам было необходимо программное обеспечение, которое отвечало бы требованиям действующих нормативов СП 256, ГОСТ 28249-93, ПУЭ 7 и т.д., а также соответствовало ГОСТ по оформлению конечной документации для передачи на госэкспертизу.

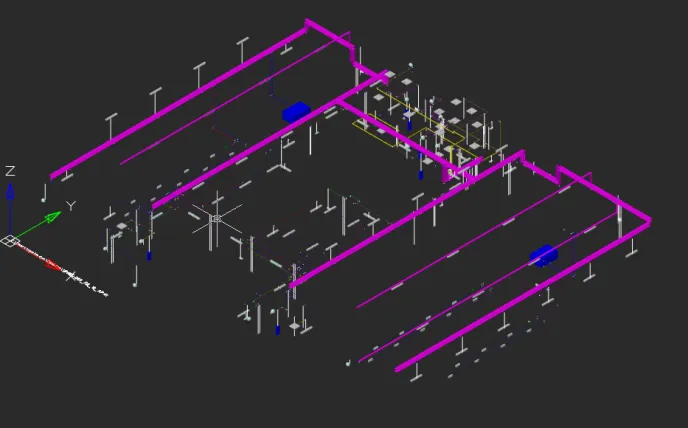

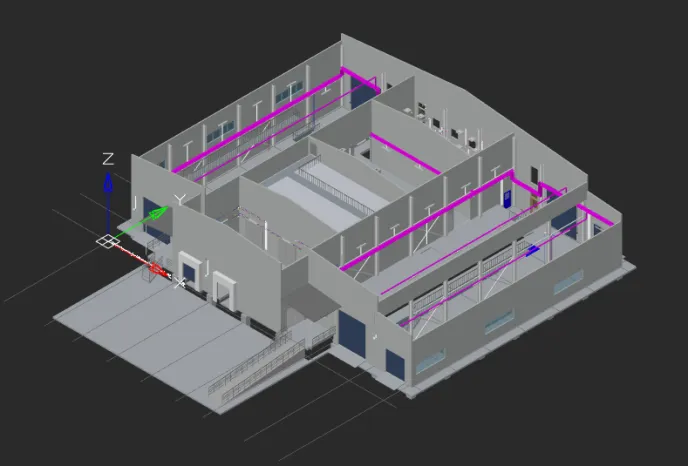

Выбирая продукт линейки nanoCAD, мы исходили из таких возможностей этого инструмента, как подбор оборудования и кабеля с помощью расчетов в выстроенной модели инженерных сетей электроснабжения и автоматическое формирование спецификации по построенной модели сетей. Кроме того, nanoCAD BIM Электро позволяет выполнить требования заказчика по формированию максимально подробной модели проектируемых систем, обеспечению возможности создания сводной BIM-модели объекта в рамках реализации Постановления Правительства РФ от 15 сентября 2020 г. № 1431, а также по интеграции продукта для совместной работы с пользователями в Revit.
В технологической части проекта для подключения систем электроснабжения предусматривались специализированные осветительные приборы. Поэтому наличие в базе данных программы большинства поставщиков оборудования, применяемого в проекте, стало большим и приятным плюсом, который сэкономил нам время.
Для решения задачи подключения мы использовали гибкий инструмент создания и редактирования базы оборудования, который позволяет задать параметры, необходимые для светотехнического расчета: световой поток, тип источника света и т.д., а также внедрить трехмерное отображение способа установки для сводной BIM-модели.
При подборе коммутационного оборудования и кабеля мы применили встроенный инструмент «Технологическое задание», который основывается на заданных настройках типовых групп подключений. Инструмент позволяет заранее задать необходимые значения коэффициента спроса предназначенных для расчета нагрузок либо использовать действующие строительные нормы с учетом характеристик мощности и количества оборудования.
Задачу мы решили в том числе с помощью автоматической расстановки аннотаций на элементах сетей. Указываемые параметры (наименование стояков, наименование групп, значение падений напряжения, токов расчетных и короткого замыкания и т.д.) автоматически задавались по преднастроенному шаблону с учетом расчетной модели сети.
Расчет модели сетей, выгрузка схем сетей, аннотирование элементов сетей, формирование спецификаций оборудования, изделий и материалов – все это осуществляется автоматически. Выполнение подобных проектов с учетом ручного начертания схем, их расчета и расстановки аннотаций занимает не менее трех месяцев. С nanoCAD BIM Электро нам потребовалось два. Параллельно благодаря автоматизации были минимизированы ошибки в расчетах.
Таким образом, мы достигли своей главной цели в рамках проекта: выпустили качественную документацию в кратчайшие сроки, с последующим уменьшением затрат на прохождение государственной экспертизы благодаря сокращению количества замечаний от эксперта и, соответственно, времени на доработку. В целом использование nanoCAD BIM Электро на 40% повысило эффективность процесса проектирования.
