Впервые в nanoCAD

Оцените новые и улучшенные инструменты самой современной версии nanoCAD Металлоконструции

Уникальные возможности nanoCAD Металлоконструкции 21

Настройка спецификации металлопроката

Настройка графы «Масса металла по элементам конструкций, т». Автоматически формируемая спецификация берет наименование элемента конструкции из наименования сборки, из наименования типа сборки или из наименования типа конструктивного элемента.

Масштаб изображения в ведомости деталей

Расширены настройки автоматически формируемой ведомости деталей. Теперь можно отрегулировать масштаб эскизов деталей, настроить сортировку позиций деталей.

Номер сваи в спецификации

В менеджере проекта для свай добавлена опция Показывать номер позиции для Сваи. При включенной опции в спецификации элементов отображается не марка, а номер сваи.

Опция Дуга в команде Стержень

Появилась возможность вычерчивать стержень сложной формы с дуговыми сегментами. В контекстном меню команды Стержень добавлена опция Дуга.

Синхронизация свойств объектов

Реализована синхронизация геометрии арматурных деталей, имеющих одинаковую позицию. При выборе опции Синхронизировать геометрию геометрия всех стержней с одинаковой позицией перестаивается при изменении одного выделенного.

Режим перекрытия сеток с нахлестом

Для сеток стал доступен функционал по изменению режима перекрытия. Нахлесты сеток можно отрисовать с учетом их видимости.

Менеджер проекта

Контроль всех объектов

Все вставленные объекты Металлоконструкций представлены на панели Менеджер проекта. На панели отображаются параметры объектов: наименование, позиция, количество и т.п. Этот инструмент позволяет организовать структуру чертежа.

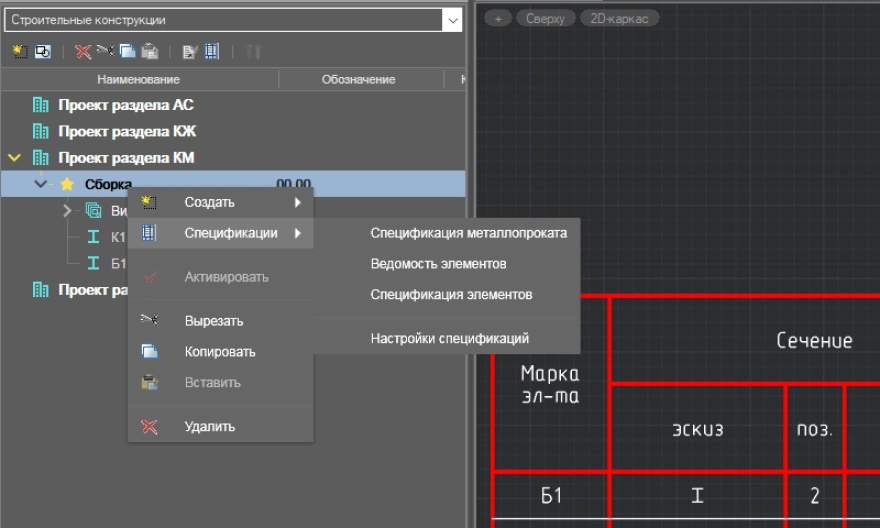

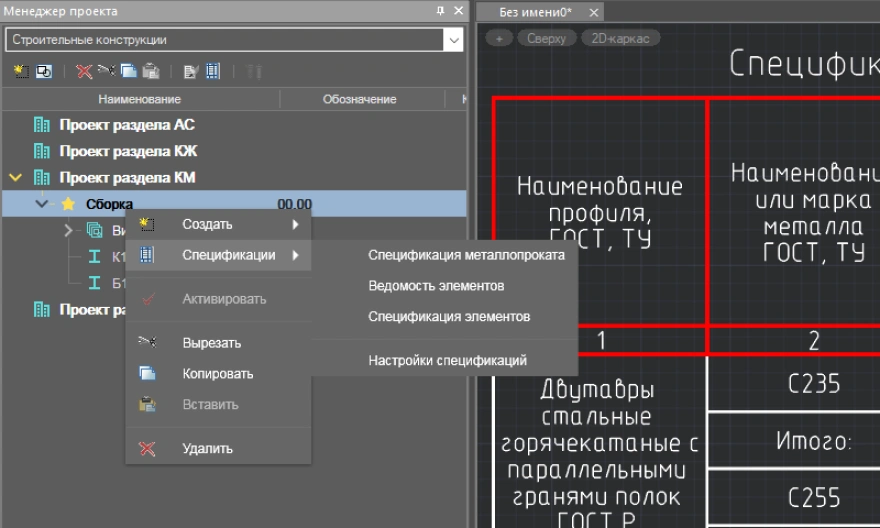

Генерация спецификаций

На основе данных Менеджера проекта автоматически формируются отчеты: спецификация элементов, спецификация металлопроката, групповая спецификация, ведомость расхода стали, ведомость деталей.

Управление графикой

Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать и перемещать элементы между сборками и разделами проекта.

Проектирование железобетонных конструкций

Инструменты КЖ

Основные инструменты для выполнения раздела КЖ расположены в группах Армирование и Раскладка. Наименование команд совпадает с основными элементами железобетонных конструкций: Сетка, Стрежень, Хомут и т.д.

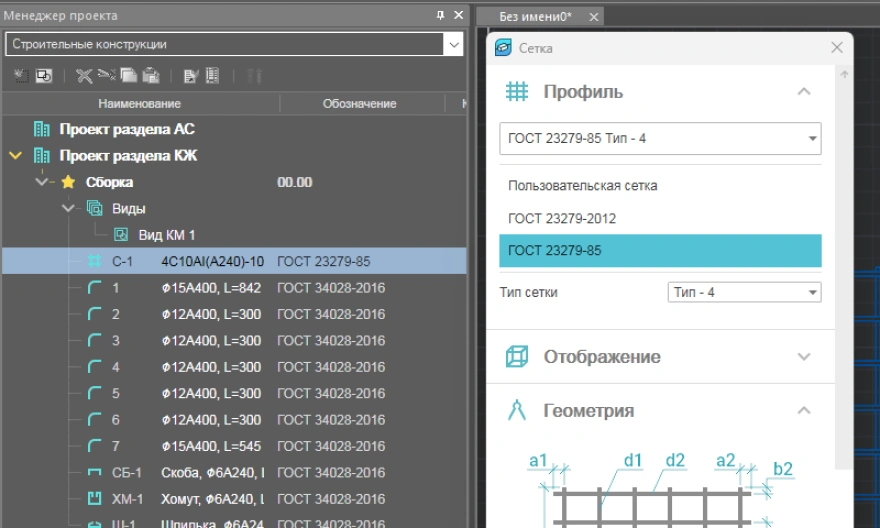

Сетка

В диалоговом окне команды можно задать основные параметры сетки. Ассоциативная связь геометрических размеров между сетками одной марки и специальные ручки позволят комфортно управлять этим объектом на чертеже.

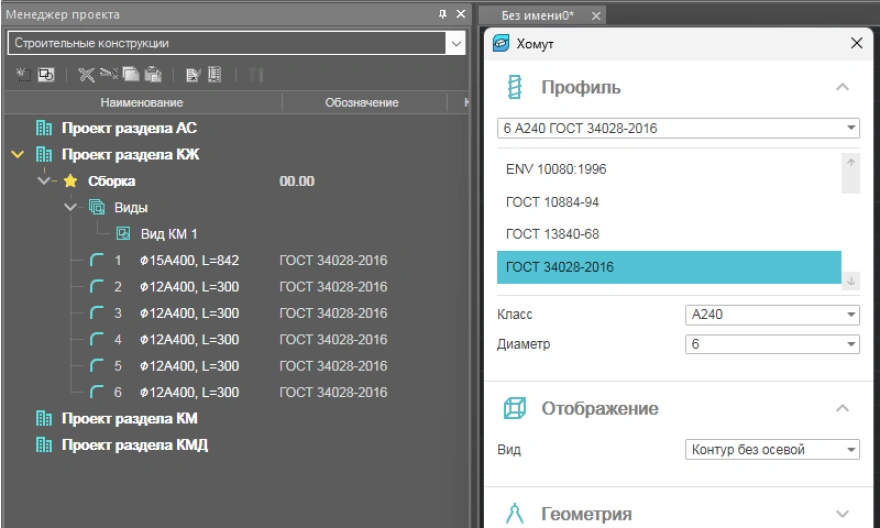

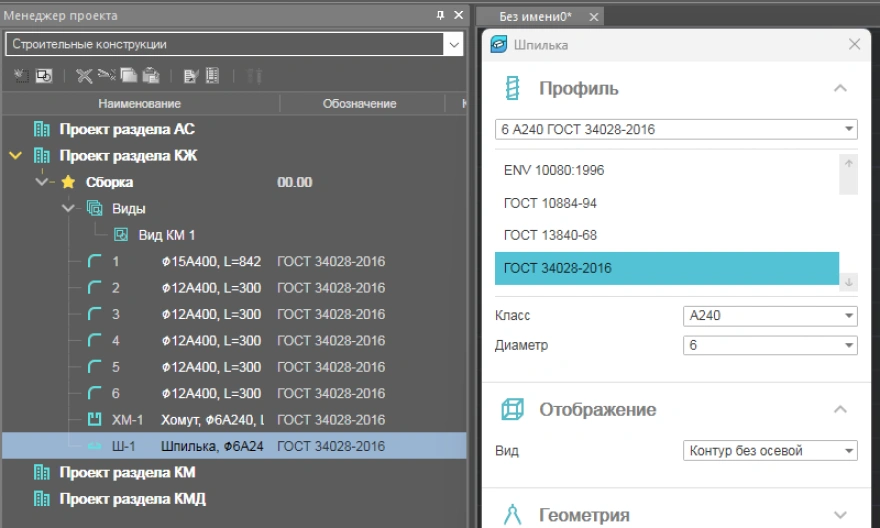

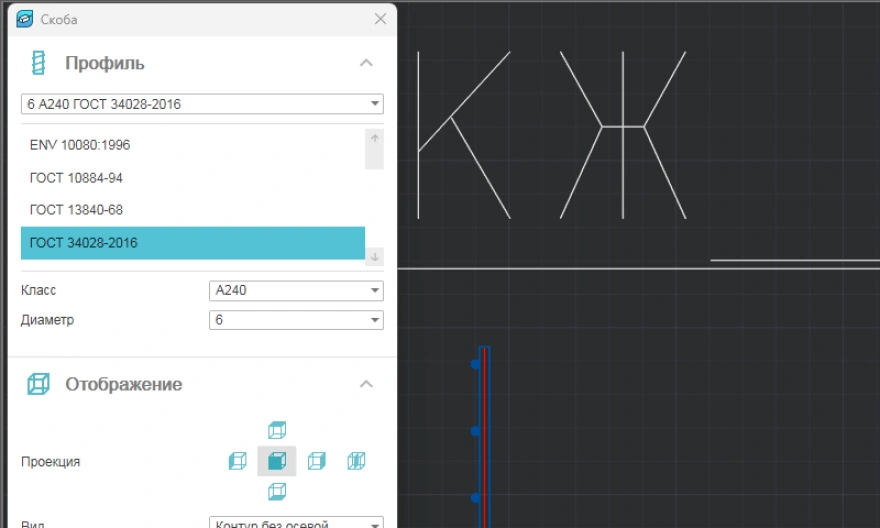

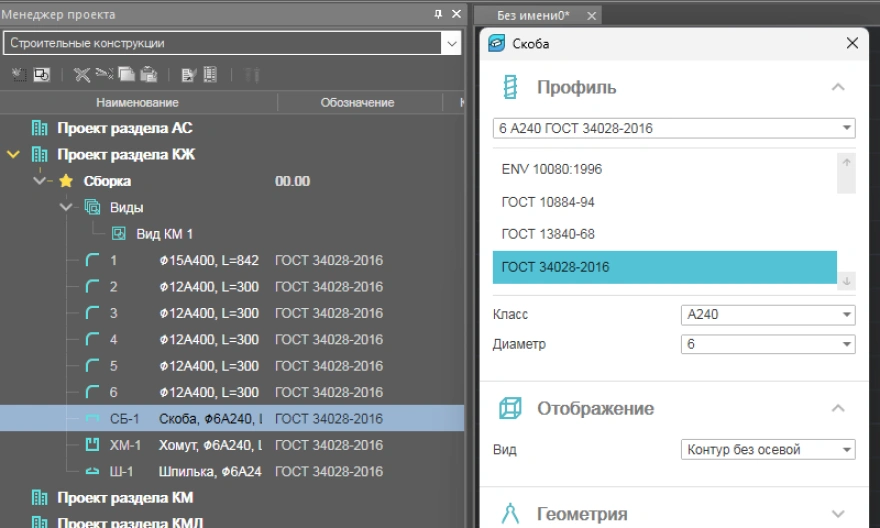

Арматурные детали

Для основных вспомогательных элементов армирования (хомуты, шпильки, скобы) разработаны отдельные команды с диалоговыми окнами. Построение этих элементов определяется последовательным указанием сечений арматуры.

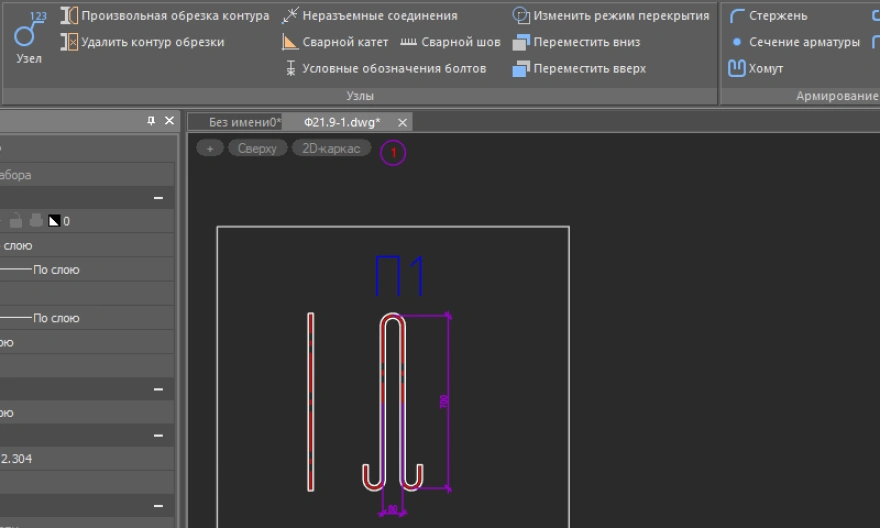

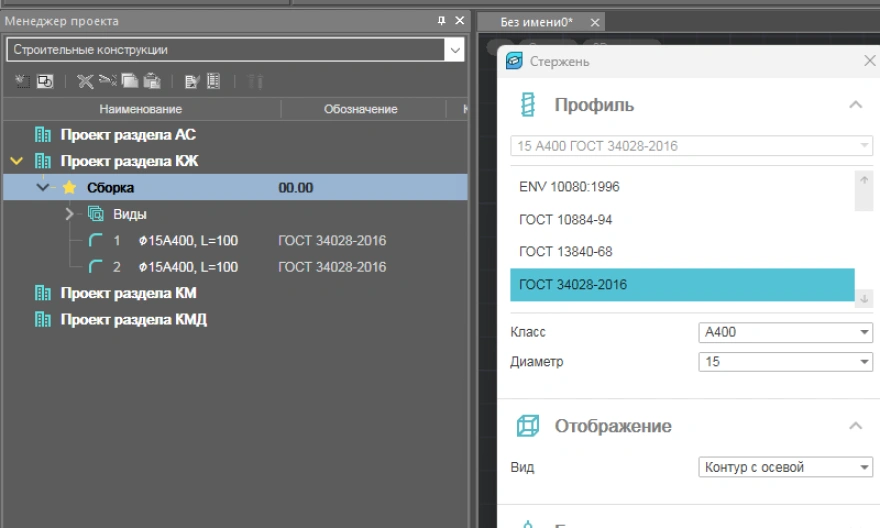

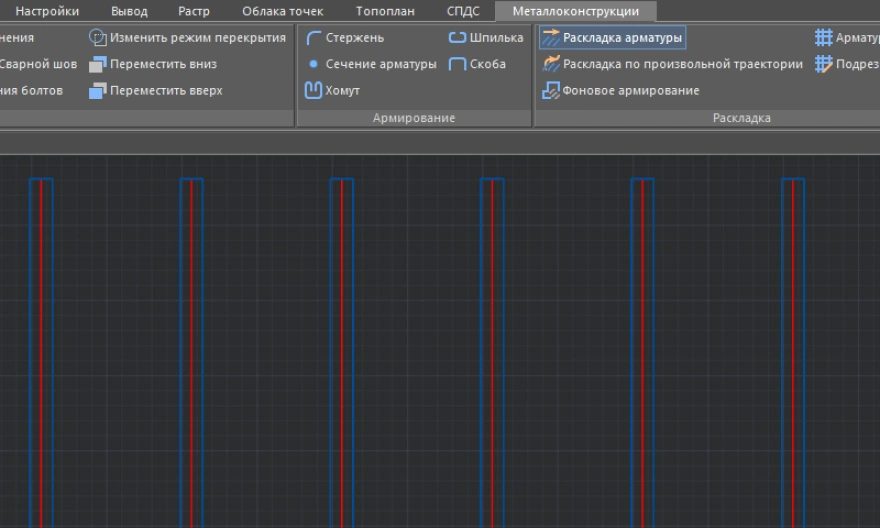

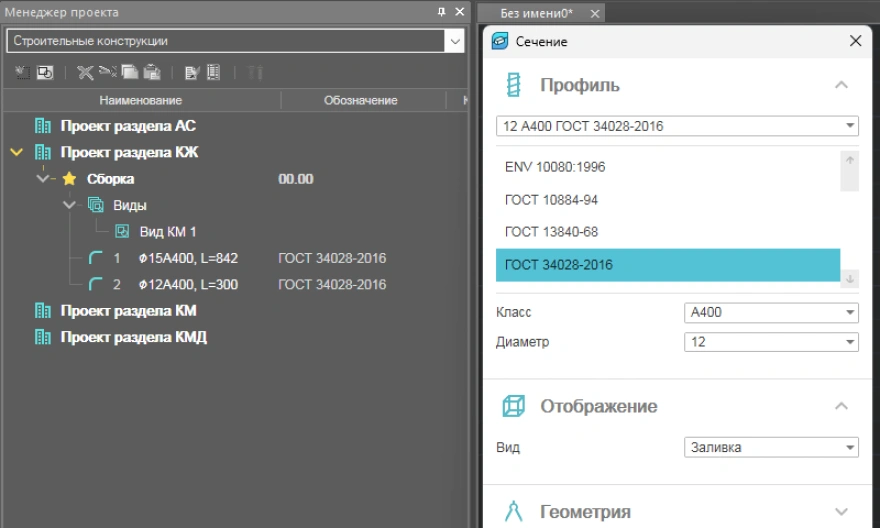

Сложное армирование

С помощью команд Стержень и Сечение Арматуры можно выполнить армирование сложных конструктивных элементов. Специальные «ручки» позволят отрегулировать толщину защитного слоя и выполнить распределение стержня на участке.

Фоновое армирование

Эта команда позволяет выполнить армирование участков со сложным контуром. Управлять геометрией армирования можно с помощью интеллектуальных «ручек», а подсчет массы стержней вести в погонных метрах или отдельной позицией.

Закладные изделия

База содержит обширное количество металлических и железобетонных элементов, среди которых также есть закладные детали. Металлопрокат изделий автоматически попадает в спецификации и ведомости.

Проектирование металлоконструкций

Инструменты КМ

Основные инструменты для выполнения раздела КМ расположены в группе Схема и Узлы. Балка, Колонна, Пластина – основные команды для проектирования и разработки планов расположения, узлов сопряжения металлических конструкций.

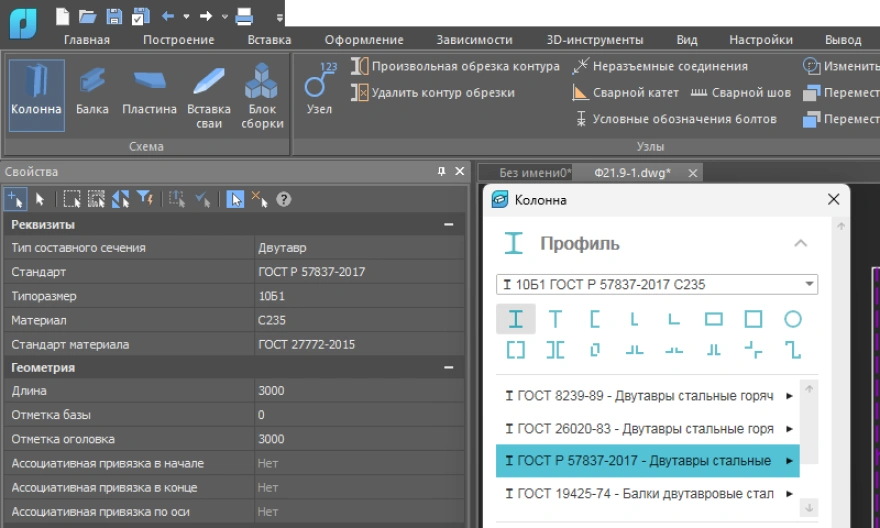

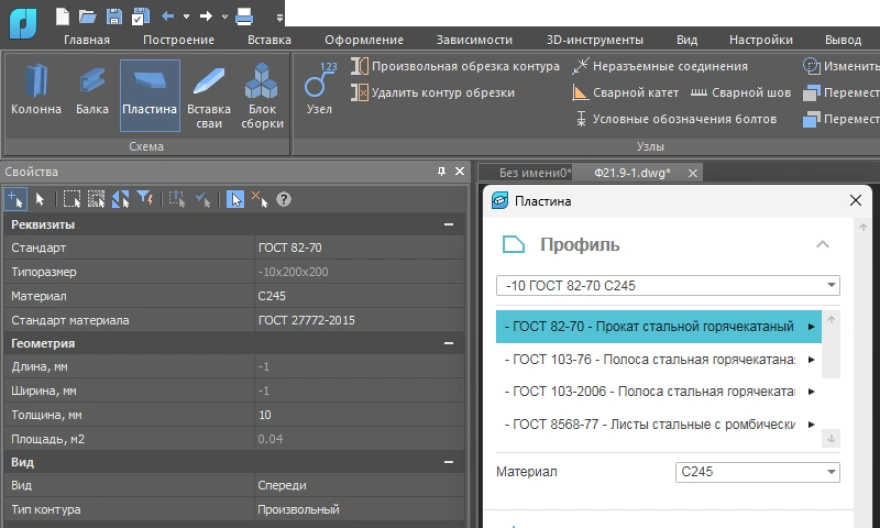

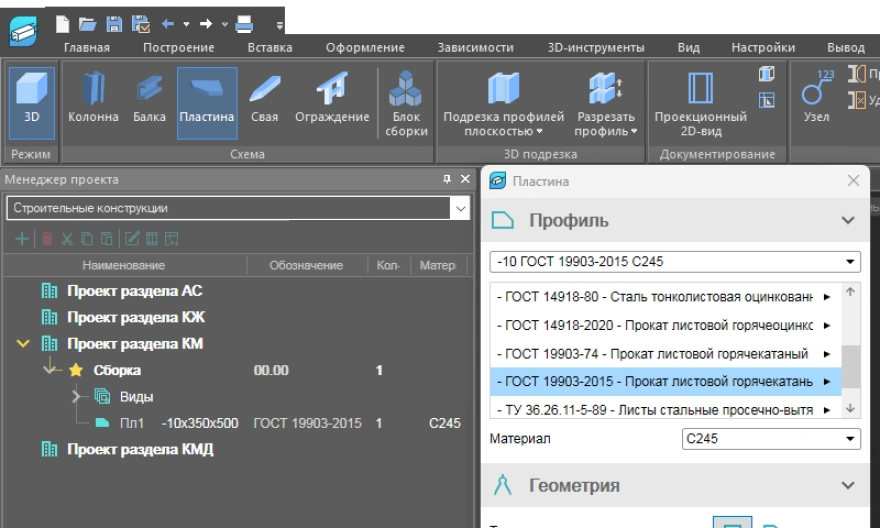

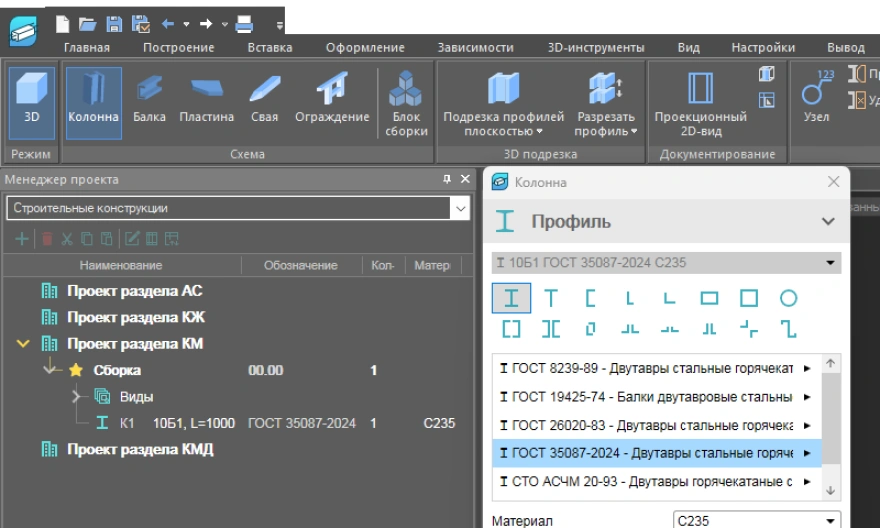

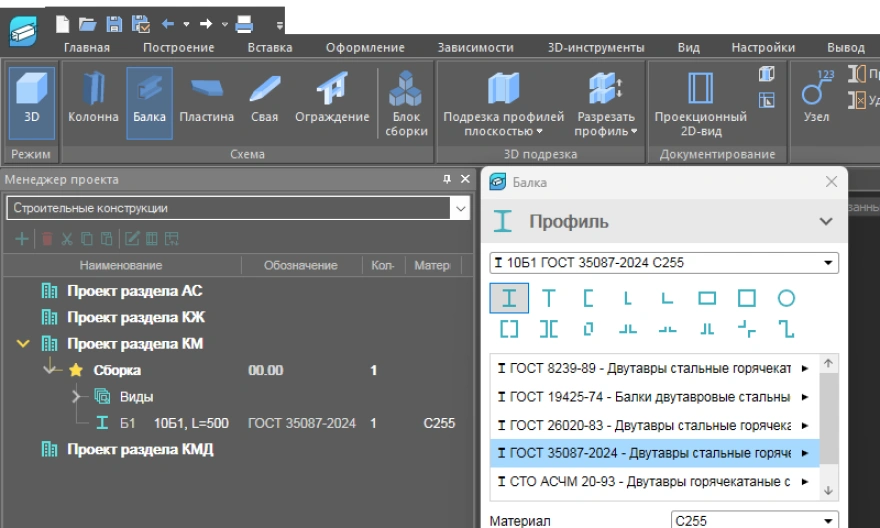

Колонна/Балка/Пластина

В диалоговом окне этих команд можно выбрать металлопрокат и марку стали, задать проекционный вид, представление профиля и т.п. Каждый объект имеет специальные «ручки» для быстрого редактирования геометрии «по месту».

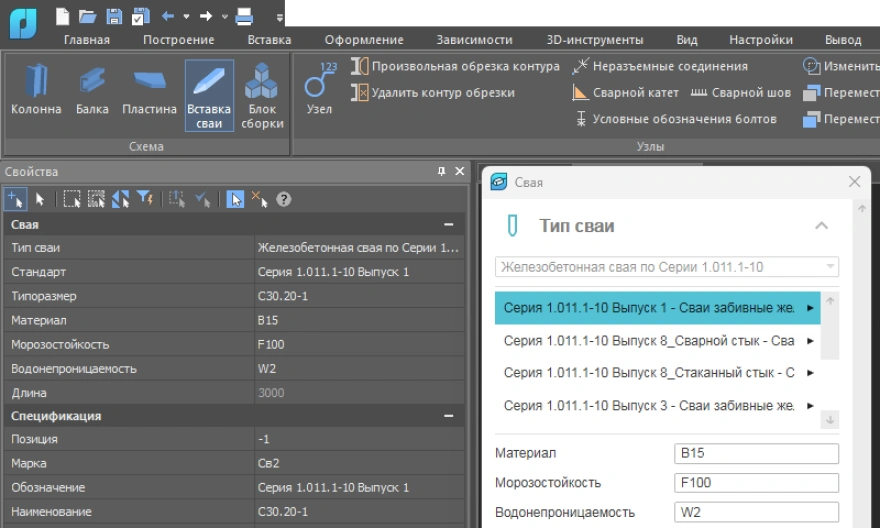

Свая

Специализированная команда Свая позволит быстро и качество спроектировать свайное поле. Условное представление сваи на чертеже можно выбрать из 8 типов. Менеджер проекта сформирует спецификацию и учтет все сваи.

Перемещение и перекрытие

Команды позволяют задать порядок следования объектов и отрисовать элементы с учетом их видимости. При изменении последовательности элементов режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

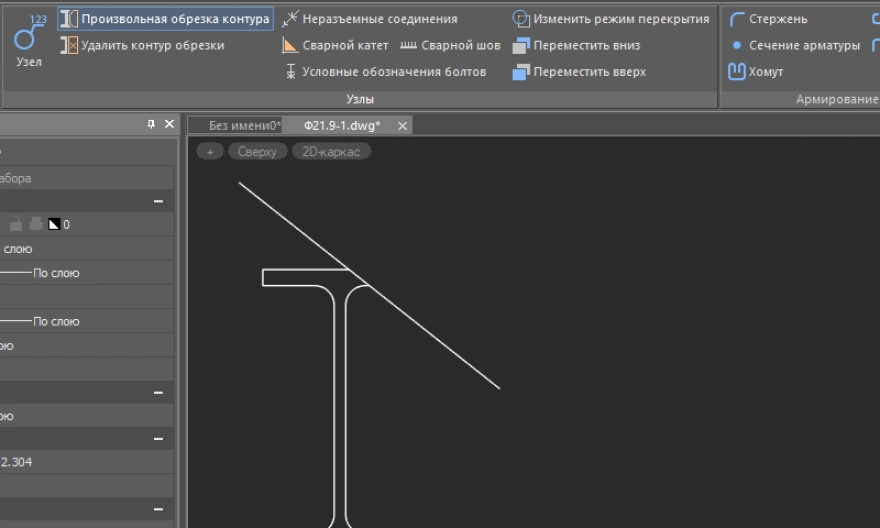

Узел

Команда разработана для специализированных объектов приложения, позволяет автоматически пронумеровать узлы, подрезать профили, установить линии обрыва и отрегулировать масштаб символов.

Сварка

Условные изображения сварных швов можно выполнить специальной командой – Сварной шов. Управление таким элементом похоже на редактирование полилинии. Также есть специальная команда для обозначения катетов сварки.
