Модуль «Механика»
Модуль Платформы nanoCAD для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД и ЕСТД. Для создания 3D-моделей, включающих сложные многокомпонентные изделия, требуется модуль «3D»
Модуль «Механика»
Программный продукт Платформа nanoCAD включен за № 8814 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет
Возможности продукта Модуль «Механика»
Возможность 0
Оформление чертежей

Инструменты оформления предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования

Возможность 1
Составление спецификаций

Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с техническими требованиями, обновление таблиц и использование формул

Возможность 0
Болтовое соединение

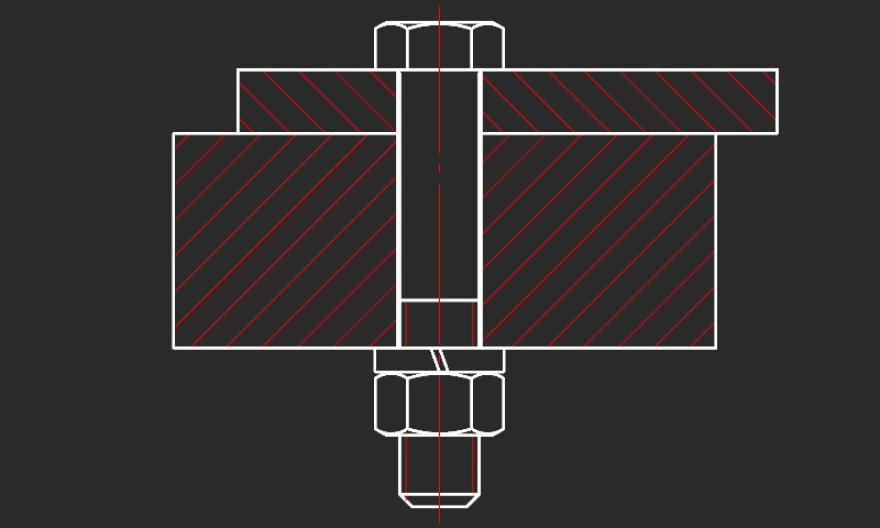

Пользователи могут создавать болтовые соединения, определять параметры болтов, включая длину, диаметр, тип резьбы, а также выбирать соответствующие гайки и шайбы, создавая свои шаблоны. Проектирование крепежных соединений может выполняться с автоматическим подбором параметров

Возможность 1
Заклепочное соединение

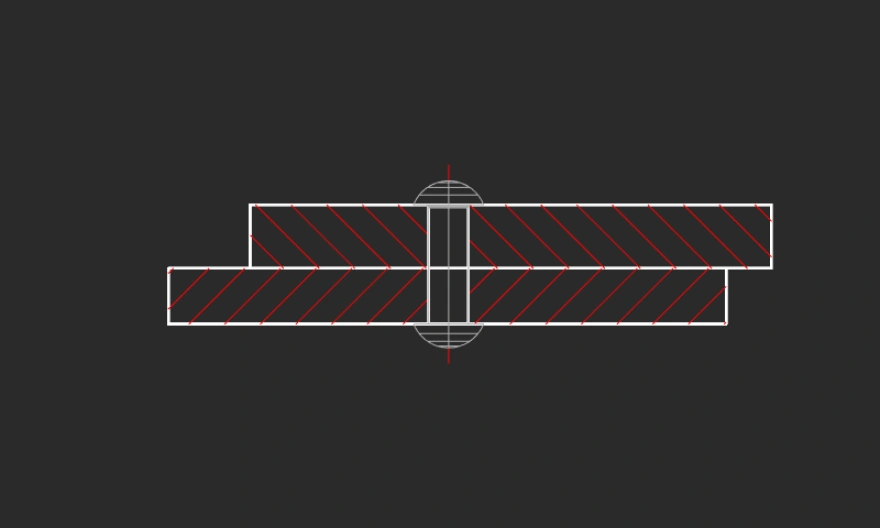

С помощью этого инструмента пользователи могут создавать заклепочные соединения, определять такие параметры заклепок, как диаметр, длина, тип головки

Возможность 2

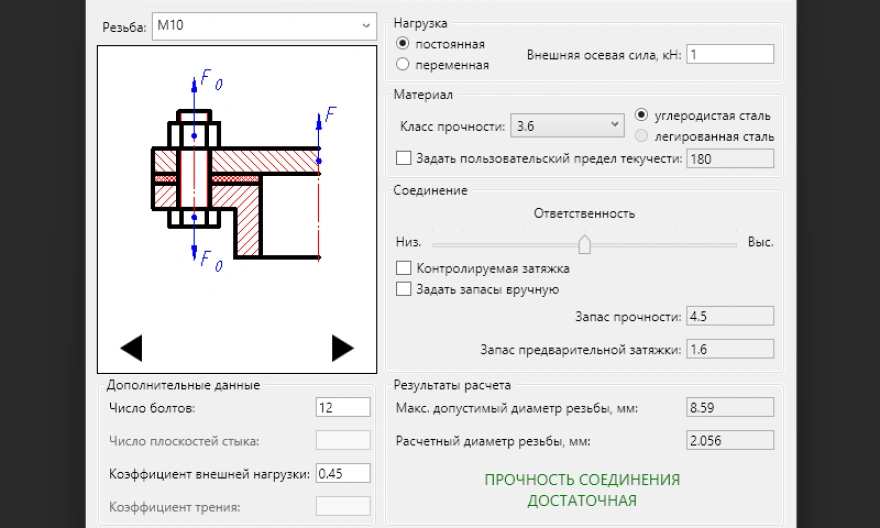

Проверочный расчет болтов

Предназначен для определения допустимости использования выбранной резьбы при заданных условиях нагружения. Расчет основан на рекомендациях ГОСТ 1759.4-87

Возможность 0
Проектирование деталей вращения

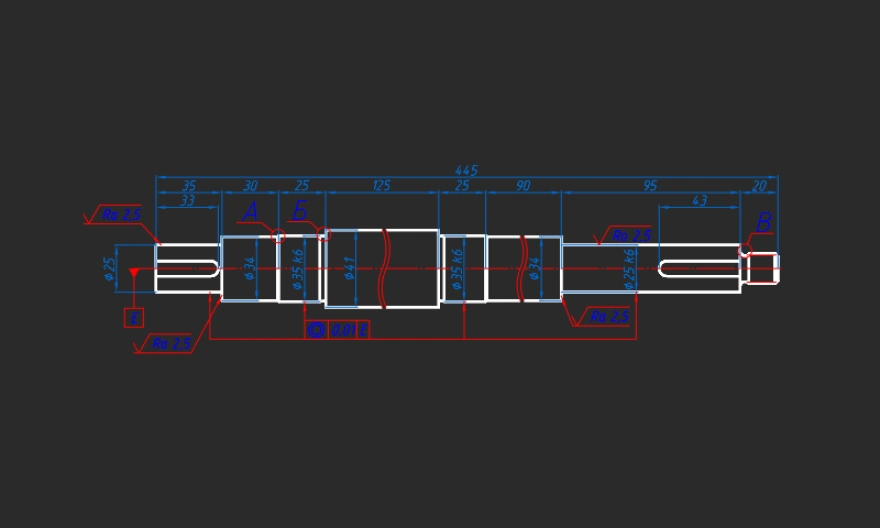

Инструменты для проектирования разнообразных деталей вращения (валы, шестерни, подшипники и другие элементы). Имеются средства проверки сборки, позволяющие обнаружить и устранить возможные конфликты или столкновения между деталями

Возможность 1
Проектирование трубопроводов

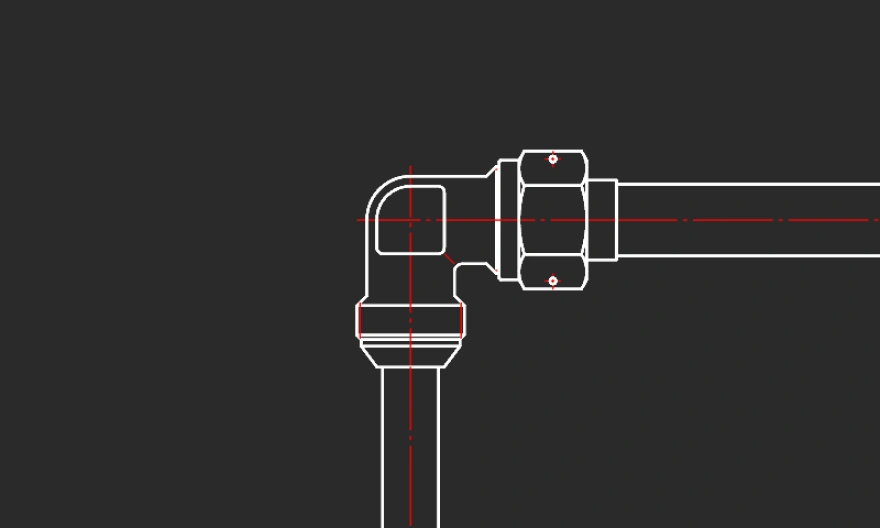

Пользователю предоставлена возможность легко и точно создавать двумерные чертежи трубопроводов. Процесс проектирования значительно упрощает обширная библиотека компонентов, таких как трубы, фитинги, клапаны и насосы. Можно выбрать необходимые компоненты из библиотеки и быстро собрать трубопровод в нужной конфигурации

Возможность 0
Импорт печатных плат IDF

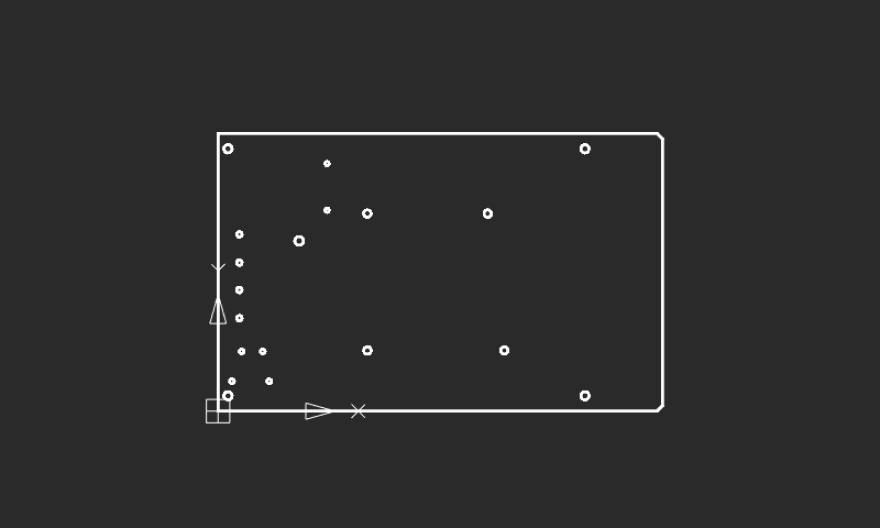

При импорте платы из файла IDF система считывает информацию, предоставляя пользователю возможность проверить и настроить различные аспекты платы, такие как параметры, цвета и детализация

Возможность 1
Статический расчет балок и валов

Функционал для статического расчета прямых балок и валов постоянного сечения. Можно определить сечение (стандартное, металлопрокат из базы элементов, произвольное), задать размеры, материал, опоры, нагрузки на балку и выполнить расчет с последующим построением эпюр

Возможность 2
Расчет пружин

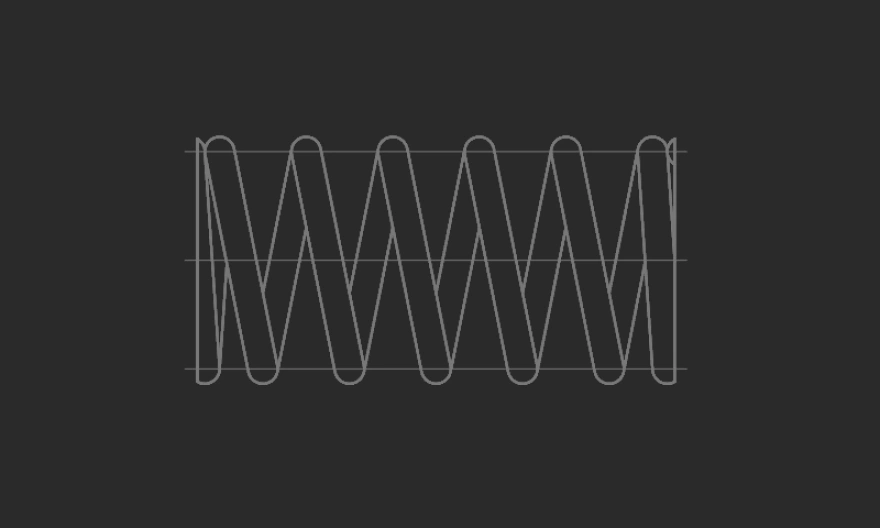

Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета

Необходим модуль «3D»
Возможность 0
Листовое моделирование

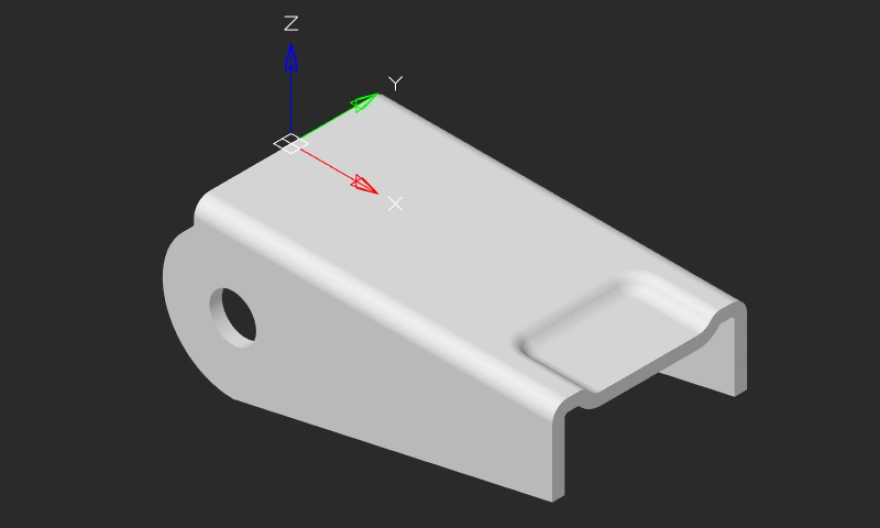

Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей – например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях

Необходим модуль «3D»
Возможность 1

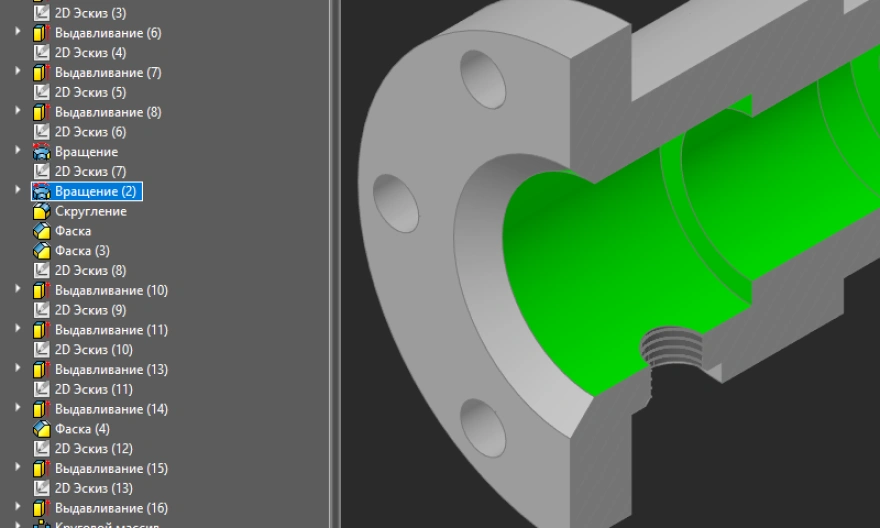

История 3D-построений

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями
